法兰制造工艺
作者：czhggd  来源：本站  发表时间：2016/5/6 10:47:59  点击：3213

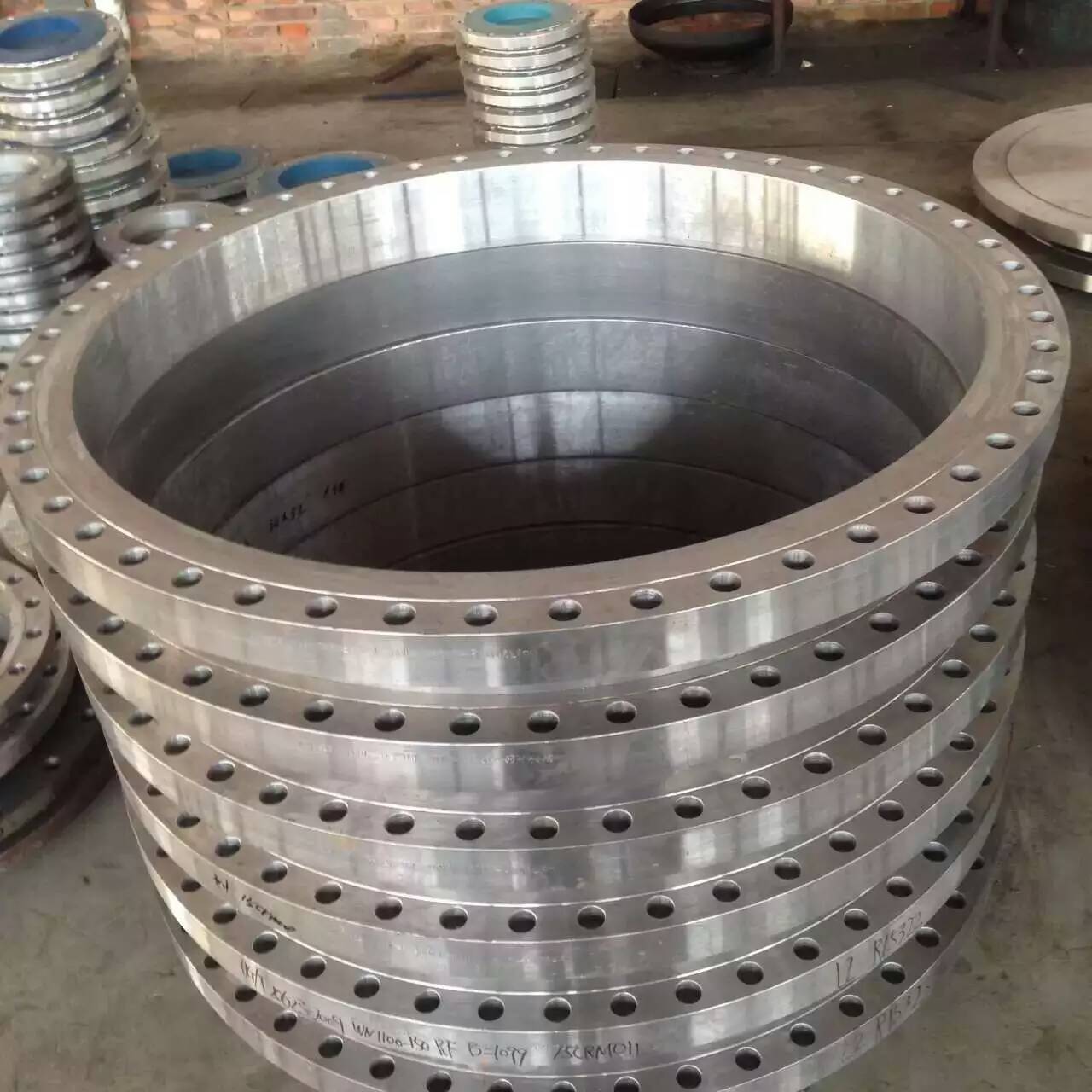

不锈钢法兰是一种盘状零件,在管道工程中最为常见,不锈钢法兰都是成对使用的. 凡是在两个平面在周边使用螺栓连接同时封闭的连接零件,一般都称为“法兰”,如通风管道的连接,这一类零件可以称为“法兰类零件”. 但是这种连接只是一个设备的局部,如法兰和水泵的连接,就不好把水泵叫“法兰类零件”.比较小型的如阀门等,可以叫“法兰类零件”.在管道工程中,不锈钢法兰主要用于管道的连接.在需要连接的管道,各种安装一片法兰盘,低压管道可以使用丝接法兰,4公斤以上压力的使用焊接法兰.两片法兰盘之间加上密封点,然后用螺栓紧固.不同压力的法兰有不同的厚度和使用不同的螺栓. 水泵和阀门,在和管道连接时,这些器材设备的局部,也制成相对应的法兰形状,也称为法兰连接. 　　
主要作用是:
　　 1,连接管路并保持管路密封性能;
　　 2,便于某段管路的更换;
　　 3,便于拆开检查管路情况;
　　 4,便于某段管路的封闭.　　
不锈钢法兰PN含义
　　 PN就是公称压力,表示单位在国际单位制中是MPa,在工程单位制中是kgf/cm2
　　公称压力的确定不仅要根据最高工作压力,还需根据最高工作温度和材质特性,而不仅仅只需满足公称压力大于工作压力. 不锈钢法兰等法兰还有个参数是DN,DN是表示法兰尺寸的参数:
　　规格:1/2″～80″（DN10-DN5000）
　　压力等级:0.25Mpa ～250Mpa（150Lb ～2500Lb）
　　常用标准:
　　国标:GB9112-88（GB9113·1-88～GB9123·36-88）
　　美标:ANSI B16.5 ,ANSI 16.47 Class150,300,600,900,1500（WN,SO,BL,TH,LJ,SW）
　　日标:JIS 5K,10K,16K,20K（PL,SO,BL）
　　德标:DIN2527,2543,2545,2566,2572,2573,2576,2631,2632,2633,2634,2638
　　（PL,SO,WN,BL,TH）
　　意大利标准:UNI2276,2277,2278,6083,6084,6088,6089,2299,2280,2281,2282,2283
　　（PL,SO,WN,BL,TH）
　　英国标准:BS4504,4506
　　化工部标准:HG5010-52～HG5028-58,HGJ44-91～HGJ65-91
　　 HG20592-97（HG20593-97～HG20614-97）
　　 HG20615-97（HG20616-97～HG20635-97）
　　机械部标准:JB81-59～JB86-59,JB/T79-94～JB/T86-94
　　压力容器标准:JB1157-82～JB1160-82,JB4700-2000～JB4707-2000
　　船用法兰标准:GB/T11694-94,GB/T3766-1996,GB/T11693-94,GB10746—89, GB/T4450—1995,GB/T11693-94,GB573-65,GB2506-89,CBM1012-81,CBM1013等.

对焊法兰
　　对焊法兰等碳钢法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰。
　　对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，也用于输送价格昂贵、易燃、易爆介质的管路上。对焊法兰又称搭焊法兰。对焊法兰与管道的连接是先将管子插入法兰内孔至适当位置，然后再搭焊，其优点在于对焊法兰焊接装配时较易对中，且价格便宜，因而对焊法兰得到了广泛的应用。内压计算对焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为.对焊法兰的三分之一。所以，对焊法兰只适用于压力等级比较低，压力波动对焊法兰不易变形，密封好，应用广泛，公称压力PN在16MPa左右。法兰盘的对接尺寸随公称压力而改变，从而造成等径法兰盘常常无法对接，订货、制造、储运、安装、检修、维护等实际工作非常麻烦，对 0.25、0.6 MPa法兰盘采用1.0 MPa的对接尺寸，厚度仍采用原来的三种规格，从而实现对接尺寸的简约化。
　　对焊法兰的生产标准：由于容器筒体的公称直径和管子的公称直径所代表的具体尺寸不同，所以，同样公称直径的容器法兰和管法兰，它们的尺寸亦不相同，二者不能互相代用。管法兰的型式除平焊、对焊法兰外，还有铸钢法兰、铸铁法兰、活套法兰、螺纹法兰等。 管法兰标准除GB9119.7-88外，常用标准还有：化工部标准HG20592～HG20602-97；中石化标准SH3406-96等。其中化工部标准中分为欧洲体系、美洲体系等，我国常用的为欧洲体系。由于操作压力不高，直径不大，可采用甲型平焊法兰、平面密封面，垫片材料选用石棉橡胶板。联接螺栓选用材料为为Q235-A，选用2"、4"的法兰。
　　运用接触理论和有限元方法，螺栓联接法兰盘结构的接触问题。建立了盘式联接结构的有限元模型，给出了盘式联接接触的接触条件和刚度修改准则。充分考虑了联接螺栓预紧力对结构刚度的影响，将其合理地转化为等效节点初载荷进行处理，并推导出在法兰盘对接面上有气密性要求时求解最佳预紧力的公式。在进行理论计算的同时，还设计了试验对其进行了验证。最后开发出一套用于对盘式联接件进行有限元分析的程序系统。采用的分析方法和由此得出的结论以及开发出的软件具有一定的工程意义。
